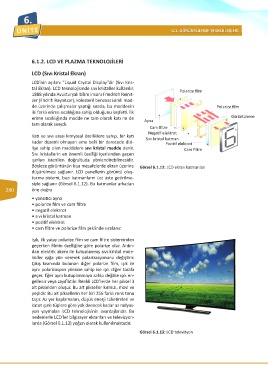

ÜNİTE 6.1. GÖRÜNTÜLEME TEKNOLOJİLERİ
6.1. GÖRÜNTÜLEME TEKNOLOJİLERİ

6.1.2. LCD VE PLAZMA TEKNOLOJİLERİ

LCD (Sıvı Kristal Ekran)

LCD’nin açılımı “Liquid Crystal Display”dir (Sıvı Kris-
tal Ekran). LCD teknolojisinde sıvı kristaller kullanılır. Polarize film
1888 yılında Avusturyalı bilim insanı Friedrich Reinit-
zer (Fridrih Raynitzar), kolesteril benzoat isimli mad-
de üzerinde çalışmalar yaptığı sırada, bu maddenin Polarize film
iki farklı erime sıcaklığına sahip olduğunu keşfetti. İlk
erime sıcaklığında madde ne tam olarak katı ne de Ayna Görüntüleme
tam olarak sıvıydı.
Cam filtre
Negatif elektrot
Katı ve sıvı arası kimyasal özelliklere sahip, bir katı Sıvı kristal katman
kadar düzenli olmayan ama belli bir derecede dizi- Pozitif elektrot
lişe sahip olan maddelere sıvı kristal madde denir. Cam filtre
Sıvı kristallerin en önemli özelliği içerisinden geçen
ışınları istenilen doğrultuda yönlendirebilmesidir.
Böylece görüntünün kısa mesafelerde ekran üzerine Görsel 6.1.12: LCD ekran katmanları
düşürülmesi sağlanır. LCD panellerin görüntü oluş-
turma sistemi, bazı katmanların üst üste getirilme-
siyle sağlanır (Görsel 6.1.12). Bu katmanlar arkadan
290 öne doğru
• yansıtıcı ayna
• polarize film ve cam filtre
• negatif elektrot
• sıvı kristal katman
• pozitif elektrot
• cam filtre ve polarize film şeklinde sıralanır.

Işık, ilk yatay polarize film ve cam filtre sisteminden
geçerken filmin özelliğine göre polarize olur. Ardın-
dan elektrik akımı ile kutuplanmış sıvı kristal mole-
küller ışığa yön vererek polarizasyonunu değiştirir.
Çıkış kısmında bulunan diğer polarize film, ışık ile
aynı polarizasyon yönüne sahip ise ışık diğer tarafa
geçer. Eğer aynı kutuplanmaya sahip değilse ışık en-
gellenir veya zayıflatılır. Renkli LCD’lerde her piksel 3
alt pikselden oluşur. Bu alt pikseller kırmızı, mavi ve
yeşildir. Bu alt piksellerin her biri 256 farklı renk tonu
taşır. Az yer kaplamaları, düşük enerji tüketimleri ve
katot ışınlı tüplere göre yok denecek kadar az radyas-
yon yaymaları LCD teknolojisinin avantajlarıdır. Bu
nedenlerle LCD’ler bilgisayar ekranları ve televizyon-
larda (Görsel 6.1.13) yoğun olarak kullanılmaktadır.

Görsel 6.1.13: LCD televizyon
